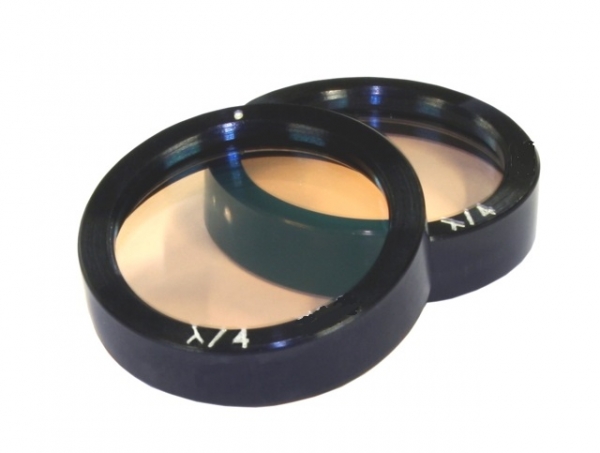

Waveplate multiple order 308nm; L/4
- Artikel-Nr.: 644605553
Multiple-Order Viertelwellenplatte für 308 nm
Wellenplatten (oder Phasenverzögerungsplatten bzw. Phasenschieber) sind dünne Plättchen aus doppelbrechendem Material die für unterschiedliche Polarisationsrichtungen unterschiedliche Brechungsindexe und somit unterschiedliche Ausbreitungsgeschwindigkeiten aufweisen. Über die Dicke des Materials kann somit eine Phasendifferenz zwischen den jeweiligen elektrischen Feldvektoren erzielt werden.
Bei einem Lambda/4 Plättchen wird eine Phasendifferenz von Pi/2 erzielt, woduch eine Umwandlung von linear polarisierter Strahlung in zirkular polarisierter Strahlung oder umgekehrt bewirkt werden kann.
Bei einem Lambda/2 Plättchen wird eine Phasendifferenz von Pi erzielt wodurch, abhängig von der Lage der Kristallachse zur Ausbreitungsrichtung der Strahlung, die Polarisationsrichtung linear polarisierter Strahlung um einen festen Winkel gedreht wird, oder bei zirkular bzw. elliptischer polarisierter Strahlung der Drehsinn umgekehrt wird.
Geeignete Rotationshalter finden Sie in unserem Sortiment.
Die Wellenplatten sind optisch geklebt oder mit Luftspalt gefasst.
Spezifikationen | |
Beschreibung | Verzögerungsplatte Multiple Order |
Verzögerung | Lambda/4 |
Wellenlänge | 308 nm |
Material | Quartz |
Durchmesser | 25 mm |
Freie Apertur | 17 mm |
Oberflächengüte | s/d 10/5 |
Planität | L/20 |
Verzögerungs Toleranz | L/300 |
Zerstörschwelle | 0,1-1 GW/cm2 |
Beschichtung | AR |
Sonstiges | Made in Europe |
